Guide complet pour choisir, dimensionner et optimiser votre Convoyeur à Rouleaux

Le choix d’un convoyeur à rouleaux libres est une étape clé pour garantir la fluidité de vos flux logistiques. Contrairement à d’autres systèmes de manutention, le convoyeur gravitaire nécessite un dimensionnement précis : un modèle mal adapté entraîne blocages ou usure prématurée et donc perte de productivité.

Dans cet article, découvrez la méthode complète pour définir un convoyeur à rouleaux parfaitement adapté à vos charges, votre environnement et vos contraintes industrielles.

Si vous souhaitez découvrir nos modèles ou configurer directement votre convoyeur, consultez :
👉 https://www.msmingenierie.fr/catalogue-convoyeur/convoyeur-rouleaux-libres/
👉 https://www.msmingenierie.fr/produit/convoyeur-a-rouleaux-libres/#chassis

📦1. Identifier précisément la charge à transporterde votre convoyeur

Le premier paramètre — et le plus important — est la définition de vos produits :

• Dimensions du plus petit et du plus grand colis
• Poids unitaire
• Poids par mètre linéaire (important pour le choix du châssis)
• Type d’environnement : industriel, agroalimentaire, humide, extérieur, poussiéreux…

💡 Important
Sur un convoyeur gravitaire, il est impossible d’avoir plusieurs colis côte à côte.
Si l’un s’arrête, le rouleau cesse de tourner et bloque les produits adjacents.

📏2. Définir la largeur utile du convoyeurà Rouleaux

C’est la dimension la plus simple à déterminer :

1. Prenez la largeur du colis le plus large.
2. Ajoutez quelques centimètres de marge.

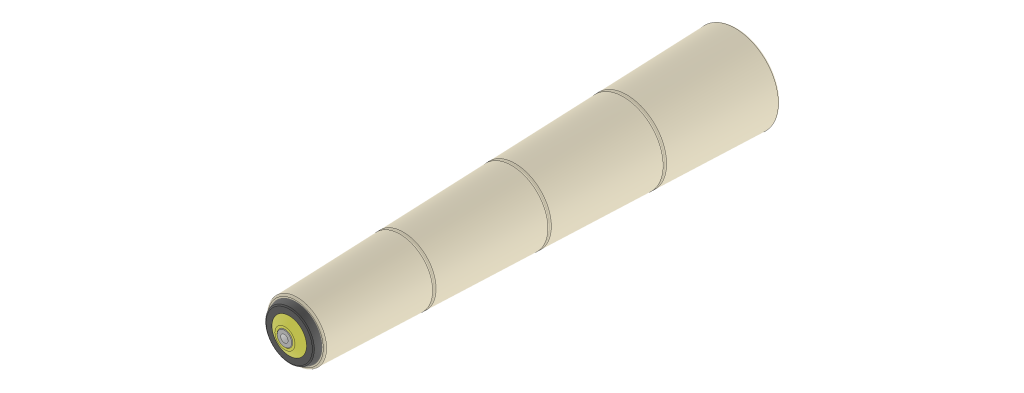

3. Si votre ligne comporte des courbes, ajoutez 10 cm minimum pour éviter les blocages.

👉 Nous disposons d’abaques pour valider les passages en courbe si besoin.

🔄3. Calculer le pas des rouleaux

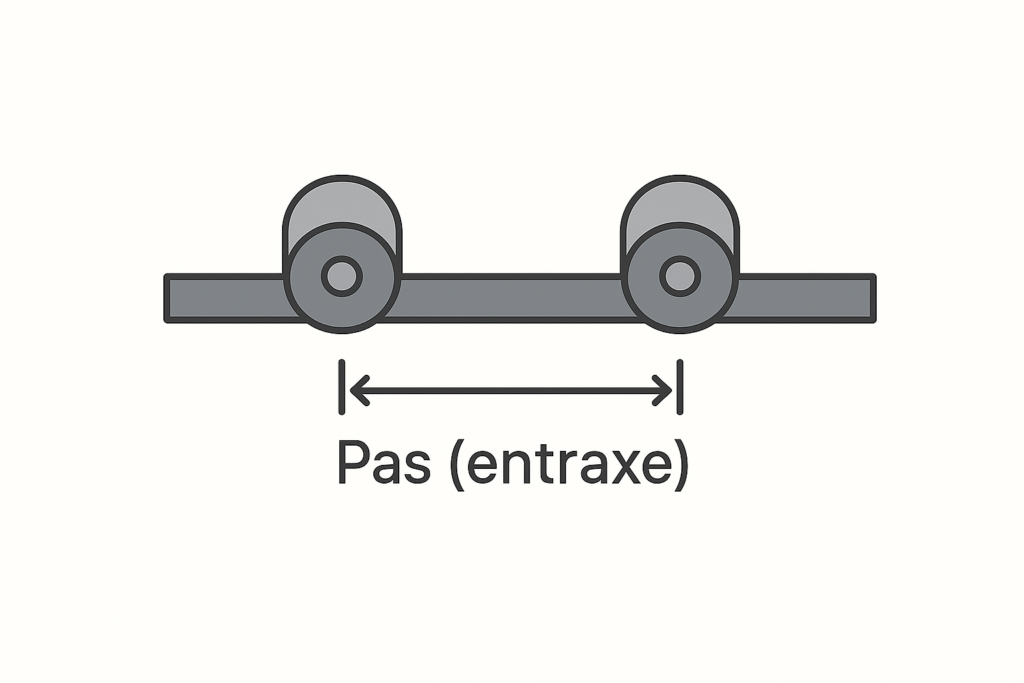

Le pas, c’est l’entraxe entre deux rouleaux.
Il conditionne la stabilité de vos colis.

Formule du pas maximal

Longueur du plus petit colis ÷ 3

Exemple :
Colis de 200 mm → 200 ÷ 3 = 66 mm.

Nos châssis étant percés au pas de 12,5 mm, nous retenons généralement le pas inférieur :
➡️ 62,5 mm

⚙️4. Choisir le diamètre des rouleaux

Nous proposons plusieurs diamètres selon l’application :

Pour les colis :

• Ø16 mm
• Ø20 mm
• Ø30 mm
• Ø50 mm

Pour les palettes :

• Ø60 mm
• Ø80 mm
• Ø89 mm

Règle à respecter :

Le diamètre du rouleau doit toujours être inférieur au pas choisi.

Exemple :
Pas = 62,5 mm → rouleau recommandé = Ø50 mm

🧱5. Choisir le bon type de rouleaux

Nous proposons différents matériaux :

• Acier zingué
• Inox
• PVC
• Rouleaux à roulements
• Rouleaux étanches (sans roulement) pour l’agro

Comment choisir le matériau ?

🎯 Objectif : prendre un rouleau dont la capacité est légèrement supérieure à la charge, mais sans excès.

Pourquoi ?

• Plus un rouleau est lourd, plus il a d’inertie → il roule moins facilement.
• Un rouleau léger démarre plus facilement en gravitaire.

Calcul de la charge par rouleau

Un colis repose en général sur 2 rouleaux.

Exemple :
Colis de 15 kg → chaque rouleau supporte 7,5 kg.

Comparatif :

• PVC → 11 kg
• Acier → 30 kg

➡️ Le PVC convient parfaitement pour cet exemple.

⚠️ Attention :
Si les colis risquent d’être jetés ou mal manipulés, privilégiez l’acier, plus résistant aux chocs.

Environnements spécifiques

Extérieur
→ Acier zingué ou inox selon l’exposition

Agroalimentaire / milieux corrosifs
→ rouleaux inox ou PVC + axe inox

Lavage haute pression
→ rouleaux étanches sans roulements

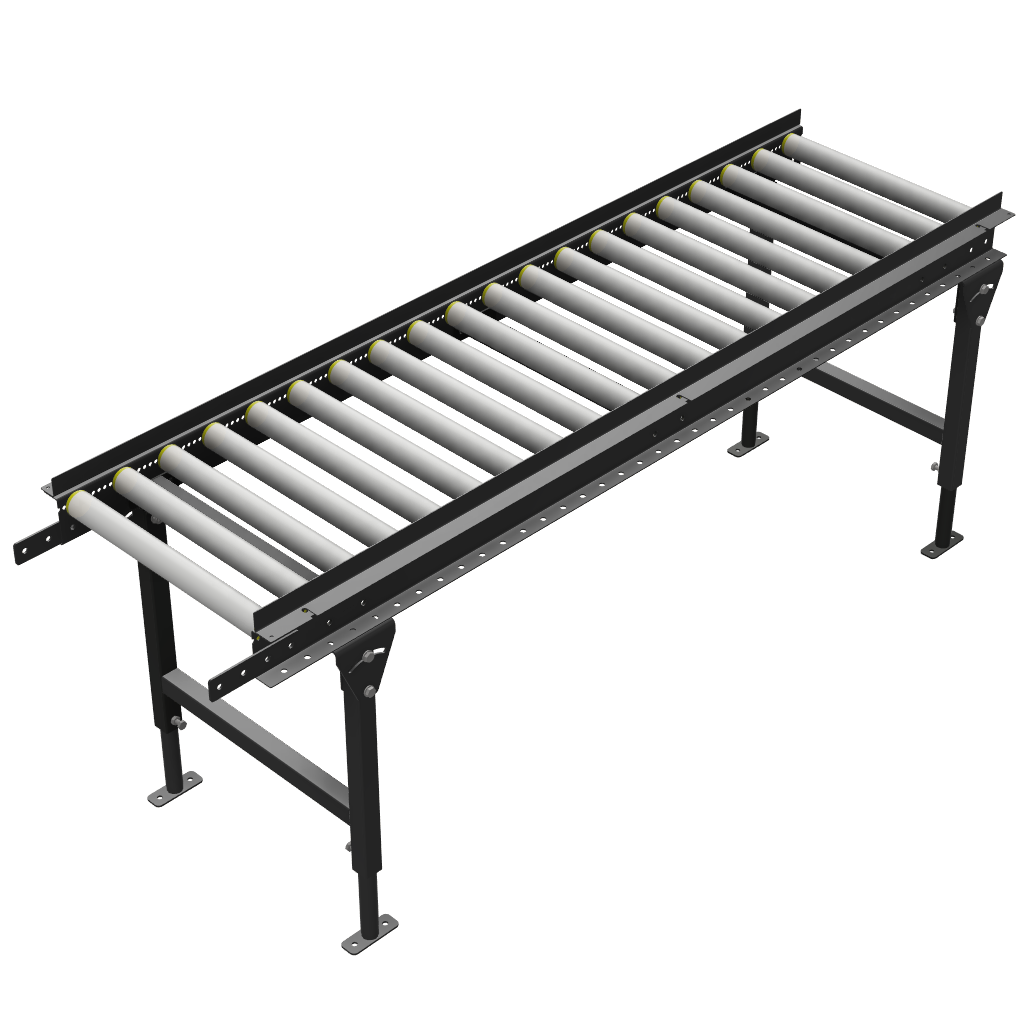

🧲6. Choisir le châssis du convoyeur

Nos châssis sont disponibles en :

• Version fixe
• Version mobile avec roulettes

Renforts

Au‑delà de 30 kg/mètre linéaire, un renfort est indispensable pour garantir la rigidité du convoyeur.

Choix de la matière

Acier peint → applications générales, entrepôts secs

Inox → environnements agressifs, humidité, lavage

🎯7. Conclusion : un convoyeur performant dépend d’un bon dimensionnement

En suivant ces étapes :

✔ Définition des charges
✔ Calcul de la largeur
✔ Détermination du pas
✔ Choix du diamètre et du type de rouleau
✔ Sélection du châssis adapté

…vous obtenez un convoyeur à rouleaux libres fiable, fluide et adapté à vos besoins réels.
